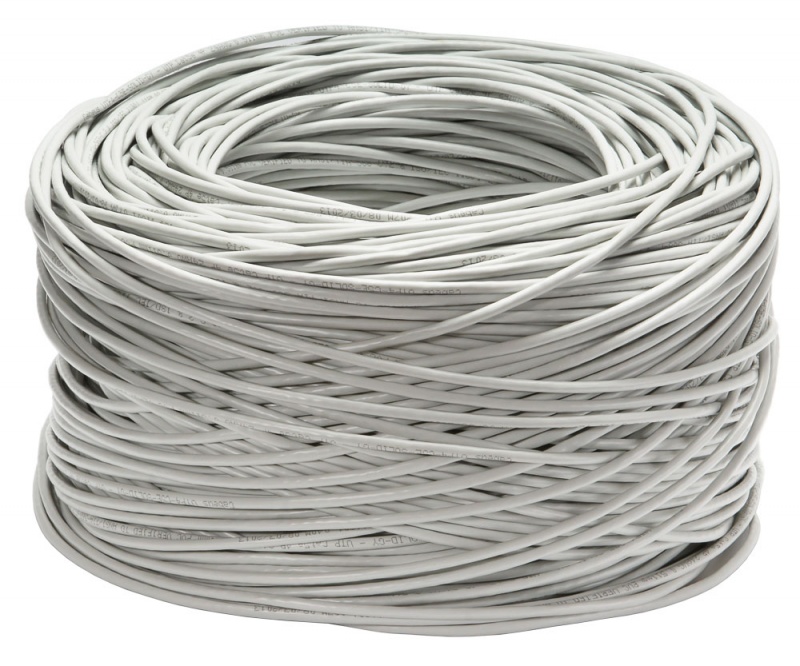

Витая пара внутренней прокладки 4-х парная Cat. 5e (UTP-4P-Cat.5e-SOLID-CCA) Cabeus
Артикул 7194c
Внутри помещений. Применяется при прокладке горизонтальных кабельных подсистем. Используется для стационарной и нестационарной прокладки. Эксплуатируется при частотах до 100 МГц.
Проводники в кабеле выполнены из проволоки из омедненного алюминия (CCA), одножильный
Бренд: Cabeus
Применение:
- PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с,
- 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с,
- Firewire 100 Мбит/с
Количество пар: 4
Упаковка кабеля: бухта 305 м
Цена: 2 870.00 pуб./бухта 305 м
| Количество пар | 4 пары |
| Диаметр проводника | 0,51 мм (24 AWG) |
| Диаметр проводника в изоляции | 0,88 ± 0,03 мм |
| Толщина изоляции (мин.) | 0,18 мм |
| Внешний диаметр кабеля | 5,1 мм ± 0,3 мм |
| Толщина внешней оболочки (мин.) | 0,4 мм |
| Растягивающее усилие | ≤ 13,5 МПа |
| Минимальный радиус изгиба | 21,0 мм |
| Удлинение жилы | ≥ 15 % |
| Температура монтажа | -10°C - +60°C |
| Температура эксплуатации | -20°C - +60°C |
| Вес 1 км кабеля | 21 кг |
| Стандартная упаковка | 305 м |
| Частота, МГц | RL | Затухание, дБ | NEXT, дБ | PSNEXT, дБ | ELFEXT, дБ | PSELFEXT, дБ |
|---|---|---|---|---|---|---|
| 0.772 | - | 1.8 | 67.0 | 64.0 | - | - |
| 1.0 | 20.0 | 2.0 | 65.3 | 62.3 | 63.8 | 60.8 |
| 4.0 | 23.0 | 4.0 | 56.3 | 53.3 | 51.7 | 48.7 |
| 8.0 | 24.5 | 5.8 | 51.8 | 48.8 | 45.7 | 42.7 |
| 10.0 | 25.0 | 6.5 | 50.3 | 47.3 | 43.8 | 40.8 |
| 16.0 | 25.0 | 8.2 | 47.3 | 44.3 | 39.7 | 36.7 |
| 20.0 | 25.0 | 9.3 | 45.8 | 42.8 | 37.7 | 34.7 |
| 25.0 | 24.3 | 10.4 | 44.3 | 41.3 | 35.8 | 32.8 |
| 31.25 | 23.6 | 11.7 | 42.9 | 39.9 | 33.9 | 30.9 |
| 62.5 | 21.5 | 17.0 | 38.4 | 35.4 | 27.8 | 24.8 |
| 100.0 | 20.1 | 22.0 | 35.3 | 32.3 | 23.8 | 20.8 |
| Сопротивление проводника при 20°C | 9.38 Ом/100 м |
| Дисбаланс сопротивления | 5% |
| Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц | 330 пФ/100 м |
| Сопротивление на частоте 0.772 – 100 МГц | 85-115 Ом |
| Макс. рабочая емкость | 5.6 нФ/м |
| Проба на искру | 2.5 кВ |
1 - Внешняя оболочка
2 - Витая пара solid
3 - Проводник (алюминий - 70%, покрытие медью - 30 %)
