Витая пара внутренней прокладки 4-х парная Cat. 5e (UTP-4P-Cat.5e-SOLID) Cabeus
Артикул 7171c
Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры. Эксплуатируется при частотах до 100 МГц.
Бренд: Cabeus
Применение:
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с,
100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с,
Firewire 100 Мбит/с
Количество пар: 4

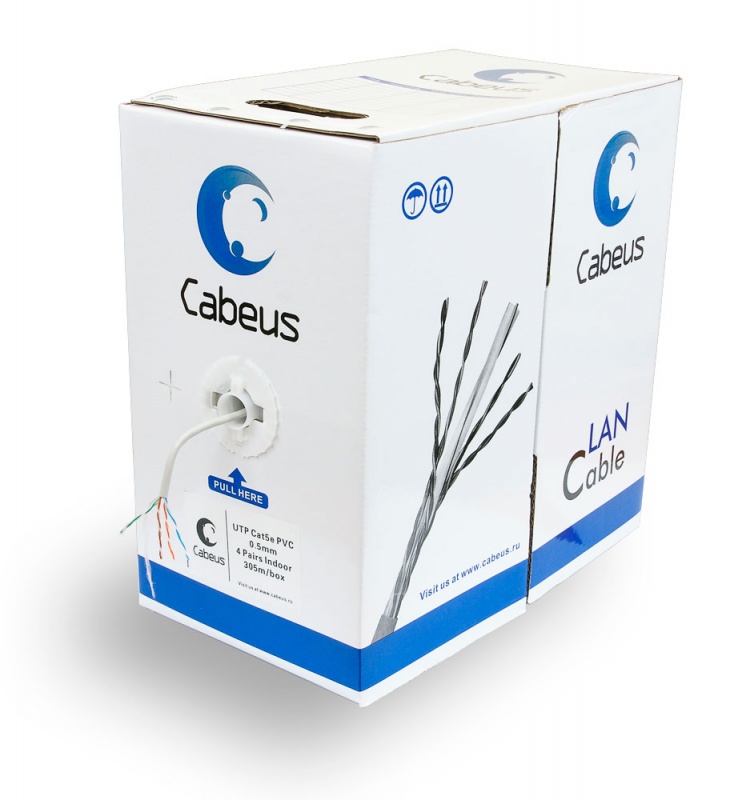

Упаковка кабеля: бухта 305 м
Цена: 4 964.00 pуб./бухта 305 м
Возможно различное цветовое исполнение внешней оболочки: артикул-цвет
7471c-белый
7248c-синий
7251c-желтый
7250c-зеленый
7253c-оранжевый
7249c-красный
7252c-черный
Технические характеристики:
Диаметр проводника с оболочкой: 0,9 ± 0,02 мм
Внешний диаметр (размер) кабеля: 5,1 ± 0,2 мм
Толщина внешней оболочки: 0,4 мм
Минимальный радиус изгиба: 4 внешних диаметра кабеля
Усилие на разрыв рипкорда: 10 кг
Удлинение жилы: не менее 14%
Растягивающее усилие: 92 H
Температура прокладки: -5°C – +50°C
Рабочая температура: -20°C – +75°C
Вес 1 км кабеля: 29,5 кг
Стандартная упаковка: 305 м
Электрические характеристики:
| Частота, МГц | RL | Затухание, дБ | NEXT, дБ | PSNEXT, дБ | ELFEXT, дБ | PSELFEXT, дБ |
|---|---|---|---|---|---|---|
| 0.772 | - | 1.8 | 67.0 | 64.0 | - | - |
| 1.0 | 20.0 | 2.0 | 65.3 | 62.3 | 63.8 | 60.8 |
| 4.0 | 23.0 | 4.0 | 56.3 | 53.3 | 51.7 | 48.7 |
| 8.0 | 24.5 | 5.8 | 51.8 | 48.8 | 45.7 | 42.7 |
| 10.0 | 25.0 | 6.5 | 50.3 | 47.3 | 43.8 | 40.8 |
| 16.0 | 25.0 | 8.2 | 47.3 | 44.3 | 39.7 | 36.7 |
| 20.0 | 25.0 | 9.3 | 45.8 | 42.8 | 37.7 | 34.7 |
| 25.0 | 24.3 | 10.4 | 44.3 | 41.3 | 35.8 | 32.8 |
| 31.25 | 23.6 | 11.7 | 42.9 | 39.9 | 33.9 | 30.9 |
| 62.5 | 21.5 | 17.0 | 38.4 | 35.4 | 27.8 | 24.8 |
| 100.0 | 20.1 | 22.0 | 35.3 | 32.3 | 23.8 | 20.8 |
| Макс. сопротивление проводника при 20°C | 9.38 Ом/100 м |
| Дисбаланс сопротивления | 5% |
| Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц | 330 пФ/100 м |
| Сопротивление на частоте 0,772-100 МГц | 85-115 Ом |
| Макс. рабочая емкость | 5.6 нФ/м |
| Проба на искру | 2.5 кВ |

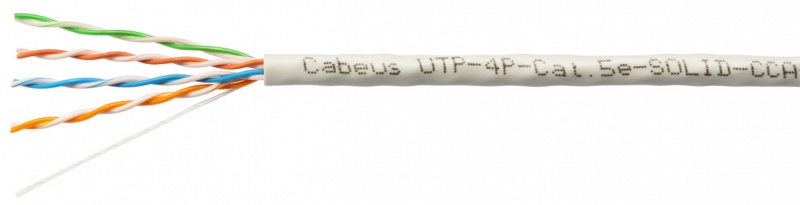

- Внешняя оболочка
- Витая пара solid
- Рипкорд

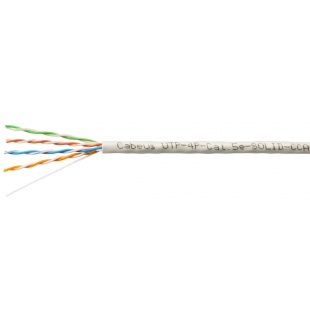

Неэкранированный кабель Cabeus UTP-4P-Cat.5e-SOLID-GY категории 5е состоит из четырех пар одножильных медных проводников диаметром 0,51 мм. Каждый проводник заключен в изоляцию из полиэтилена высокой плотности (HDPE), а все четыре пары заключены в общую оболочку из ПВХ (PVC). Кабель предназначен для передачи электрических сигналов внутри зданий. Каждая пара скручена с различным шагом для уменьшения электромагнитных помех. Витая пара соответствует стандартам EIA/TIA 568B.2 и ISO/IEC 11801. Для удобства использования на кабеле есть метровые отметки.
Спецификация:
Класс пожарной безопасности IEC60332-1 (CM)
Кабель соответствует стандарту пожарной безопасности UL 444 UL 1581
Описание:
Кабель подходит для горизонтальной прокладки в локальных сетях
Материалы:
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: PVC (поливинилхлорид)
