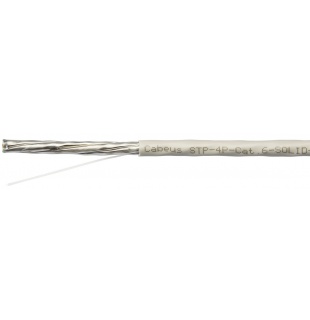

Витая пара внутренней прокладки экранированная 4-х парная Cat. 6 (STP-4P-Cat.6-SOLID-IN-PVC) Cabeus
Артикул 7196c
Кабель витая пара экранированная STP (U/FTP), категория 6, 4 пары, 0,57мм (23 AWG), одножильный (solid), каждая пара в экране (фольга). Эксплуатируется при частотах до 250 МГц.
Бренд: Cabeus
Применение:
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с,
100VG-AnyLAN, Fast Ethernet (100BASE-TX), 1000 BASE-TX Gigabit Ethernet, Token Ring 16/100 Мбит/с,
Firewire 100 Мбит/с
Количество пар: 4
Упаковка кабеля: бухта 305 м
Цена: 14 159.00 pуб./бухта 305 м
Диаметр проводника с оболочкой: 1,43 мм
Внешний диаметр (размер) кабеля: 7,8 мм
Толщина внешней оболочки: 0,7 мм
Растягивающее усилие: не более 130 Н
Минимальный радиус изгиба: 35 мм
Удлинение жилы: не менее 14%
Диаметр дренажного провода: 24 AWG
Рабочая температура: -40°C - +70°C
Вес 1 км кабеля: 49,2 кг
Стандартная упаковка: 305 м
| Частота, МГц | Затухание 20°C, дБ/100м | PS NEXT, дБ | NEXT, дБ | RL, дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | |
| 1 | 2.0 | 2.8 | 90.0 | 72.3 | 93.0 | 75.3 | 22.0 | 20.0 | 90.0 | 65.0 | 93.0 | 68.0 |
| 4 | 3.7 | 3.8 | 85.0 | 63.3 | 88.0 | 66.3 | 25.0 | 23.0 | 90.0 | 53.0 | 93.0 | 56.0 |
| 10 | 5.7 | 6.0 | 85.0 | 57.3 | 88.0 | 60.4 | 28.0 | 25.0 | 80.0 | 45.0 | 83.0 | 48.0 |
| 20 | 8.1 | 8.5 | 85.0 | 52.8 | 88.0 | 55.8 | 28.0 | 25.0 | 80.0 | 39.0 | 83.0 | 42.0 |
| 30 | 10.0 | 10.5 | 85.0 | 50.1 | 88.0 | 53.1 | 27.0 | 23.8 | 70.0 | 35.5 | 73.0 | 38.5 |
| 100 | 19.0 | 19.9 | 80.0 | 42.3 | 83.0 | 45.3 | 24.0 | 21.1 | 63.0 | 25.0 | 66.0 | 28.0 |
| 150 | 23.6 | 24.9 | 80.0 | 39.7 | 83.0 | 42.7 | 22.0 | 18.8 | 60.0 | 21.5 | 63.0 | 24.5 |
| 200 | 27.7 | 29.1 | 80.0 | 37.8 | 83.0 | 40.8 | 21.0 | 18.0 | 58.0 | 19.0 | 61.0 | 22.0 |
| 250 | 31.4 | 33.0 | 77.0 | 36.3 | 80.0 | 39.3 | 20.0 | 17.3 | 55.0 | 17.0 | 58.0 | 20.0 |
| Максимальное сопротивление проводника при температуре 20°С | 73.0 Ом/км |
| Полное сопротивление | 100 Ом |
| Дисбаланс сопротивления | 2% максимум |
| Сопротивление изоляции | 5 ГОм\км минимум |
| Сопротивление связи на частоте 1 МГц | 50 м0м/м максимум |
| Емкостной дисбаланс | 1,2 пФ/м максимум |
| Отклонение задержки распространения | 35 нс/100м максимум |
| Диэлектрическая прочность | 700 В/1мин |

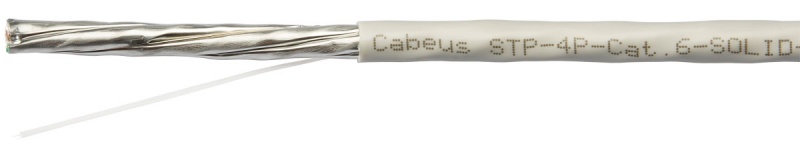

- Внешняя оболочка
- Экран-фольга
- Дренажный провод
- Витая пара solid
Спецификация:
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
Описание:
4 пары индивидуально экранированные алюминиевой фольгой
Подходит для использования внутри помещения
Материалы:
Изоляция жил: полиолефин, пленко-пористо-пленочный
Внешняя оболочка: FR-PVC (огнестойкий ПВХ)
Экран: каждая пара экранирована полиэфирной алюминиевой фольгой, обеспечивающей 100% покрытие витой пары
Дренажный провод: луженая медь
