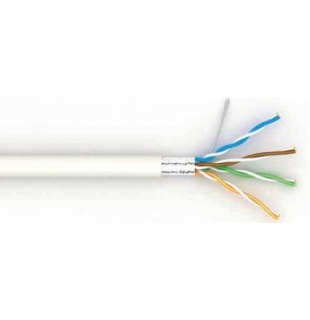

Витая пара внутренней прокладки 4-х парная экранированная Cat. 5e (FTP 4PR 24AWG CAT5e) OptimLAN
Артикул OLT4CDC2
Условия прокладки и эксплуатации
Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры в условиях повышенных электромагнитных влияний. Эксплуатируется при частотах до 200 МГц.
Бренд: OptimLAN
Применение:
- PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с,
- 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с,
- Firewire 100 Мбит/с
Количество пар: 4
Упаковка кабеля: бухта 100 м, бухта 305 м
Цена: 26.00 pуб./м
Температурный диапазон:
- Во время монтажа -10 °C ... +60 °C
- После монтажа -20 °C ... +60 °C
Радиус изгиба:
- Во время монтажа ≥ 8 x диаметров кабеля
- После монтажа ≥ 4 x диаметров кабеля
Растягивающие усилие ≤ 85 Н
1) Токопроводящая жила: медная мягкая проволока
Диаметр: 0,51мм (24 AWG)
2) Изоляция: полиэтилен
Диаметр проводника: 1,07 мм
Пара: 2 скрученных вместе проводника
Цветовая идентификация:
пара 1: бело-синяя / синяя
пара 2: бело-оранжевая / оранжевая
пара 3: бело-зеленая / зеленая
пара 4: бело-коричневая / коричневая
Сердечник: 4 пары скрученные вместе
3) Экран пары: алюмополимерная лента (металлом внутрь).
Под экраном проложена медная луженая контактная проволока диаметром 0,4 мм.
4) Внешняя оболочка: поливинилхлоридный пластикат (ПВХ)
Цвет оболочки: белый
Максимальный диаметр кабеля: 6,6 мм
|
Наименование параметра |
Частота, МГц |
Характеристики |
|
1. Собственное затухание, дБ, на длине 100 м, при температуре 20 0С, не более |
1,00 4,00 10,00 16,00 20,00 31,25 62,50 100,00 |
4,0 4,6 7,2 9,2 10,2 13,0 18,7 24,0 |
|
2. Переходное затухание между двумя парами на ближнем конце кабеля (NEXT), дБ, на длине 100 м, не менее
|
1,00 4,00 10,00 16,00 20,00 31,25 62,50 100,00 |
60,0 54,8 48,5 45,2 43,7 40,5 35,7 32,3 |
|
3. Защищенность на дальнем конце кабеля (ELFEXT), дБ, на длине 100 м, не менее
|
1,00 4,00 10,00 16,00 20,00 31,25 62,50 100,00 |
60,0 48,0 40,0 35,9 34,0 30,1 24,1 20,0 |
|
4. Суммарное переходное затухание на ближнем конце кабеля (PS NEXT), дБ, на длине 100 м, не менее |
1,00 4,00 10,00 16,00 20,00 31,25 62,50 100,00 |
57,0 51,8 45,5 42,2 40,7 37,5 32,7 29,3 |
|
5. Суммарная защищенность на дальнем конце кабеля (PS ELFEXT), дБ, на длине 100 м, не менее
|
1,00 4,00 10,00 16,00 20,00 31,25 62,50 100,00 |
57,0 45,0 37,0 32,9 31,0 27,0 21,1 17,0 |
|
6. Обратные потери (RL), дБ, на длине 100 м, не менее
|
1,00 4,00 10,00 16,00 20,00 31,25 62,50 100,00 |
19,0 19,0 19,0 19,0 19,0 17,0 14,0 12,0 |
|
7. Групповая скорость распространения, (NVP), %, на строительной длине, не менее |
от 1 до 100 |
65 |
